Kette DIN 5685 - 1 (C-Glieder / langgliedrig)
Geschweisste, langgliedrige Ketten nach DIN 5685-1 finden überwiegend Anwendung für einfache, untergeordnete Verwendungszwecke, wie z. B. zum Sichern von Teilen oder für Absperrungen. Ketten dieser Norm werden ohne Belastungsprüfung hergestellt und sind somit ungeprüft und nicht lehrenhaltig. Hieraus folgt, dass im Norm-Bereich keine Angabe zu Tragfähigkeiten angegeben werden.
Die Ketten dürfen nicht als Anschlagmittel in Verbindung mit Hebezeugen für Hebevorgänge eingesetzt werden! Die zulässige Anwendung z. B. von statischen Aufhängungen, liegt in der alleinigen Verantwortung des jeweiligen Benutzers. Ketten nach DIN 5685-1 dürfen wegen möglicher Verwechslungsgefahr mit langgliedrigen Ketten nach DIN 763 nicht in naturschwarz ausgeliefert werden.
Die Ketten dürfen nicht als Anschlagmittel in Verbindung mit Hebezeugen für Hebevorgänge eingesetzt werden! Die zulässige Anwendung z. B. von statischen Aufhängungen, liegt in der alleinigen Verantwortung des jeweiligen Benutzers. Ketten nach DIN 5685-1 dürfen wegen möglicher Verwechslungsgefahr mit langgliedrigen Ketten nach DIN 763 nicht in naturschwarz ausgeliefert werden.
Vorschau:
- Rundstahlkette nach DIN 5685-1
- langgliedrig (C-Glieder)
- Form "G" (gerade)
- nicht Lehrenhaltig
- nicht geprüft
- Nenngrößen: 2 x 22 mm bis 13 x 82 mm

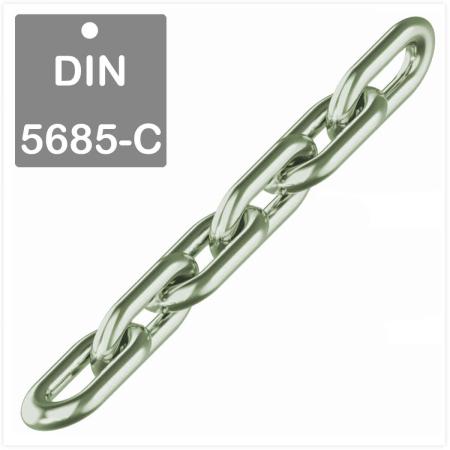

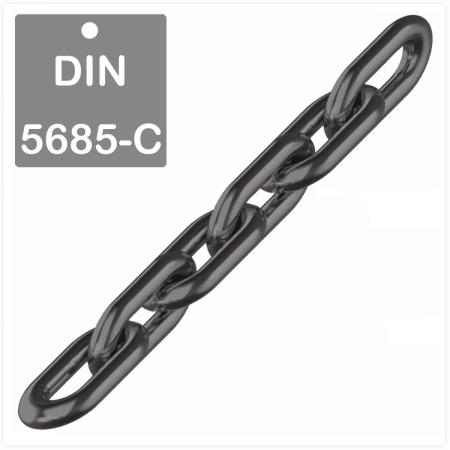

- Oberflächen: blank, galvanisch verzinkt, feuerverzinkt oder Edelstahl
Benutzer die diese Ketten im Bereich Aufhängung verwenden möchten, finden in der Norm-Tabelle B 1 einen Hinweis auf eine rechnerische, statische Belastbarkeit (kg) der Ketten, welche als Anhaltspunkt dient.
d | zul. Abw. | t | zul. Abw. | b1 | rechnerische, statische | Gewicht |
mm | (+ -) mm | mm | (+ -) mm | min. mm | Belastbarkeit kg | kg/m |
2 | 0,1 | 22 | 1,1 | 3,5 | 20 | 0,06 |
2,5 | 0,1 | 24 | 1,2 | 4,5 | 30 | 0,10 |
3 | 0,2 | 26 | 1,3 | 5,5 | 40 | 0,14 |
3,5 | 0,2 | 28 | 1,4 | 6 | 60 | 0,20 |
4 | 0,2 | 32 | 1,6 | 7 | 80 | 0,26 |
5 | 0,3 | 35 | 1,8 | 9 | 125 | 0,42 |
6 | 0,3 | 42 | 2,1 | 11 | 160 | 0,61 |
7 | 0,4 | 49 | 2,5 | 12 | 220 | 0,82 |
8 | 0,4 | 52 | 2,6 | 14 | 320 | 1,10 |
10 | 0,5 | 65 | 3,3 | 18 | 500 | 1,70 |
13 | 0,7 | 82 | 4,1 | 23 | 800 | 2,90 |
Sortier-Reihenfolge:
- Edelstahl (A4)
- blank
- galvanisch verzinkt
- feuerverzinkt
1 bis 27 (von insgesamt 27)
