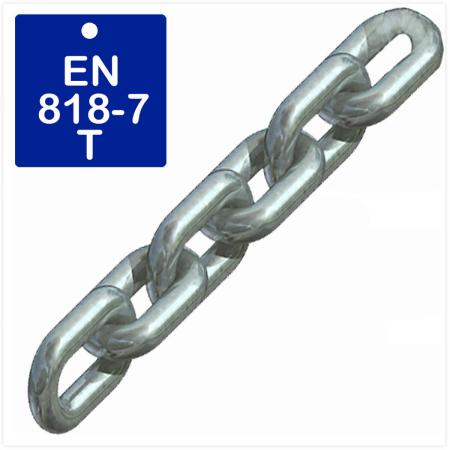

Hebezeugkette EN 818-7-T (für handbetriebene Hebezeuge)

Kurzgliedrige Rundstahlketten nach EN 818-7 Güteklasse T (vergütet) sind speziell für handbetätigte Hebezeuge (z. B. Handhebel-Kettenzüge o. Stirnrad-Flaschenzüge) vorgesehen.

In unserem Online-Shop wählen Sie aus folgenden Nenngrößen: 4 x 12 mm | 5 x 15 mm | 5 x 18,5 mm | 6 x 18 mm | 6 x 18,5 mm | 7 x 21 mm | 7 x 22 mm | 8 x 24 mm | 9 x 27 mm | 10 x 28 mm | 10 x 30 mm | 11 x 31 mm | 13 x 36 mm.

Sie sind vergütet (wärmebehandelt), feintoleriert (Lehrenhaltig) und geprüft, dass heisst Sie werden nach dem Fertigungsprozess einer Belastungsprüfung unterzogen. Die Teilung (innere Länge) beträgt 3 x Material-Durchmesser Maß "d".

Zusätzliche Legierungen (Beimischungen) aus Nickel (mind. 0,4%), Chrom (mind. 0,4%), Molybdän (mind. 4%) und Aluminium (min. 0,025%) tragen dazu bei, dass die Temperatur-Einsatzfähigkeit von -40° bis + 200°C erreicht wird und die Rundstahlkette stoßartigen Belastungen standhält. Zulässige Nenndicken liegen zwischen 4 mm bis 22 mm.

Zudem muss diese Kette mit der Güteklasse "T" dauerhaft gekennzeichnet (gestempelt) sein. Für das Verhältnis von Tragkraft, Fertigungsprüfkraft und Bruchlast gilt die Formel: 1 : 2,5 : 4 (z.B. für Nenngröße 6 mm gilt: WLL 1.100 kg = Fertigungsprüfkraft 28,3 kN = Bruchlast 45,2 kN). Ketten dieser Art dürfen nicht als Anschlagketten in Kettengehängen verbaut werden!

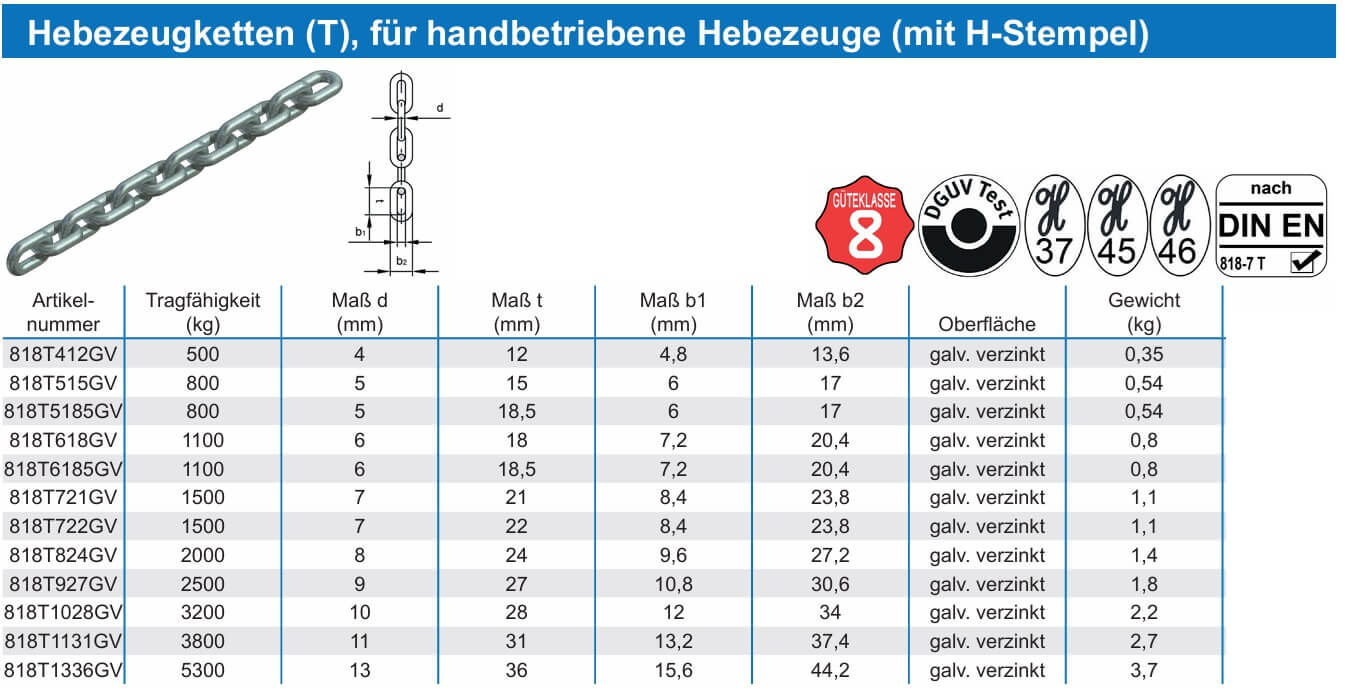

d zul. Abw. t Toleranz * b1 (min.) b2 (max.) Tragfähig- Bruch- Gewicht
mm (+ -) mm mm mm mm mm keit kg last kN kg/m
4 0,2 12 0,25 4,8 13,6 500 20,1 0,35
5 0,2 15 0,3 6 17 800 31,4 0,54
5 - 18,5 - 6 17 800 - 0,54
6 0,2 18 0,35 7,2 20,4 1.100 45,2 0,80
6 - 18,5 - 7,2 20,4 1.100 - 0,80
7 0,3 21 0,4 8,4 23,8 1.500 61,6 1,10
7 - 22 - 8,4 23,8 1.500 - 1,10
8 0,3 24 0,5 9,6 27,2 2.000 80,4 1,40
9 0,4 27 0,5 10,8 30,6 2.500 102 1,80
10 0,4 30 0,6 12 34 3.200 126 2,20
10 - 28 - 12 34 3.200 - 2,20
11 0,4 33 0,6 13,2 37,4 3.800 152 2,70
12 0,5 36 0,7 14,4 40,8 4.500 181 -
13 0,5 39 0,8 15,6 44,2 5.300 212 3,70
14 0,6 42 0,8 16,8 47,6 6.000 246 -
16 0,6 48 0,9 19,2 54,4 8.000 322 5,70
18 0,9 54 1 21,6 61,2 10.000 407 -
20 1 60 1,2 24 68 12.500 503 -
22 1,1 66 1,3 26,4 74,8 15.000 608 10,70
*  Die Toleranz des Teilungs-Maß "t" wird üblicherweise in + 2/3 und − 1/3 aufgeteilt

EN 818-7-T | Güteklasse 8 | 4 x 12 mm | galvanisch verzinkt (Meterware)
TOP
  • Hochfeste Anschlagkette EN 818-7 T
  • speziell für handbetriebene Hebezeuge
  • Güteklasse 8, DGUV-getestet (mit H-Stempel)
  • Nenngröße 4 x 12 mm, Tragkraft 500 kg, SF 4
4,76 EUR
zzgl. 19% MwSt. zzgl. Versand
EN 818-7-T | Güteklasse 8 | 5 x 15 mm | galvanisch verzinkt (Meterware)
  • Hochfeste Anschlagkette EN 818-7 T
  • speziell für handbetriebene Hebezeuge
  • Güteklasse 8, DGUV-getestet (mit H-Stempel)
  • Nenngröße 5 x 15 mm, Tragkraft 800 kg, SF 4
6,12 EUR
zzgl. 19% MwSt. zzgl. Versand
EN 818-7-T | Güteklasse 8 | 5 x 18,5 mm | galvanisch verzinkt (Meterware)
  • Hochfeste Anschlagkette EN 818-7 T
  • speziell für handbetriebene Hebezeuge
  • Güteklasse 8, DGUV-getestet (mit H-Stempel)
  • Nenngröße 5 x 18,5 mm, Tragkraft 800 kg, SF 4
5,29 EUR
zzgl. 19% MwSt. zzgl. Versand
EN 818-7-T | Güteklasse 8 | 6 x 18 mm | galvanisch verzinkt (Meterware)
  • Hochfeste Anschlagkette EN 818-7 T
  • speziell für handbetriebene Hebezeuge
  • Güteklasse 8, DGUV-getestet (mit H-Stempel)
  • Nenngröße 6 x 18 mm, Tragkraft 1.100 kg, SF 4
7,53 EUR
zzgl. 19% MwSt. zzgl. Versand
EN 818-7-T | Güteklasse 8 | 6 x 18,5 mm | galvanisch verzinkt (Meterware)
  • Hochfeste Anschlagkette EN 818-7 T
  • speziell für handbetriebene Hebezeuge
  • Güteklasse 8, DGUV-getestet (mit H-Stempel)
  • Nenngröße 6 x 18,5 mm, Tragkraft 1.100 kg, SF 4
8,24 EUR
zzgl. 19% MwSt. zzgl. Versand
EN 818-7-T | Güteklasse 8 | 7 x 21 mm | galvanisch verzinkt (Meterware)
  • Hochfeste Anschlagkette EN 818-7 T
  • speziell für handbetriebene Hebezeuge
  • Güteklasse 8, DGUV-getestet (mit H-Stempel)
  • Nenngröße 7 x 21 mm, Tragkraft 1.500 kg, SF 4
9,45 EUR
zzgl. 19% MwSt. zzgl. Versand
EN 818-7-T | Güteklasse 8 | 7 x 22 mm | galvanisch verzinkt (Meterware)
  • Hochfeste Anschlagkette EN 818-7 T
  • speziell für handbetriebene Hebezeuge
  • Güteklasse 8, DGUV-getestet (mit H-Stempel)
  • Nenngröße 7 x 22 mm, Tragkraft 1.500 kg, SF 4
10,50 EUR
zzgl. 19% MwSt. zzgl. Versand
EN 818-7-T | Güteklasse 8 | 8 x 24 mm | galvanisch verzinkt (Meterware)
  • Hochfeste Anschlagkette EN 818-7 T
  • speziell für handbetriebene Hebezeuge
  • Güteklasse 8, DGUV-getestet (mit H-Stempel)
  • Nenngröße 8 x 24 mm, Tragkraft 2.000 kg, SF 4
11,40 EUR
zzgl. 19% MwSt. zzgl. Versand
EN 818-7-T | Güteklasse 8 | 9 x 27 mm | galvanisch verzinkt (Meterware)
  • Hochfeste Anschlagkette EN 818-7 T
  • speziell für handbetriebene Hebezeuge
  • Güteklasse 8, DGUV-getestet (mit H-Stempel)
  • Nenngröße 9 x 27 mm, Tragkraft 2.500 kg, SF 4
14,18 EUR
zzgl. 19% MwSt. zzgl. Versand
EN 818-7-T | Güteklasse 8 | 10 x 28 mm | galvanisch verzinkt (Meterware)
  • Hochfeste Anschlagkette EN 818-7 T
  • speziell für handbetriebene Hebezeuge
  • Güteklasse 8, DGUV-getestet (mit H-Stempel)
  • Nenngröße 10 x 28 mm, Tragkraft 3.200 kg, SF 4
17,24 EUR
zzgl. 19% MwSt. zzgl. Versand
EN 818-7-T | Güteklasse 8 | 10 x 30 mm | galvanisch verzinkt (Meterware)
  • Hochfeste Anschlagkette EN 818-7 T
  • speziell für handbetriebene Hebezeuge
  • Güteklasse 8, DGUV-getestet (mit H-Stempel)
  • Nenngröße 10 x 30 mm, Tragkraft 3.200 kg, SF 4
21,00 EUR
zzgl. 19% MwSt. zzgl. Versand
EN 818-7-T | Güteklasse 8 | 11 x 31 mm | galvanisch verzinkt (Meterware)
  • Hochfeste Anschlagkette EN 818-7 T
  • speziell für handbetriebene Hebezeuge
  • Güteklasse 8, DGUV-getestet (mit H-Stempel)
  • Nenngröße 11 x 31 mm, Tragkraft 3.800 kg, SF 4
21,13 EUR
zzgl. 19% MwSt. zzgl. Versand
EN 818-7-T | Güteklasse 8 | 13 x 36 mm | galvanisch verzinkt (Meterware)
  • Hochfeste Anschlagkette EN 818-7 T
  • speziell für handbetriebene Hebezeuge
  • Güteklasse 8, DGUV-getestet (mit H-Stempel)
  • Nenngröße 13 x 36 mm, Tragkraft 5.300 kg, SF 4
31,43 EUR
zzgl. 19% MwSt. zzgl. Versand
1 bis 13 (von insgesamt 13)
